一、设备概述

随着二次供水加压技术的发展，变频恒压供水设备从根本上解决了这些问题。据"供水设备推广中心"的资料显示，变频恒压供水设备不需建造水塔，投资小、占地少，采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水，调试后数年不需看管。比建造水塔节约投资70%，比建造高位水箱节约投资60%，大大节约土建投资。

变频恒压供水设备广泛用于企事业单位、住宅区及农村的生产、生活、办公用水。供水户在20-2000户。日供水量在20-50000m3，供水高度达150米，即50层楼房。

二、设备组成

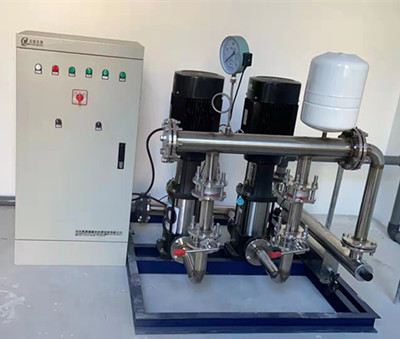

变频恒压供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力(即用户管网水压)等于用户设定值。可用于一般生活或生产供水。供水系统组成方式有:

1、变频供水设备与市政管网并网恒压供水，在供水压力可满足需要时，自动停运所有水泵。否则，恒压供水设备起动，增大压力满足用水要求。

2、附加小泵或气压罐，为消除小流量或零流量供水电耗，可增加辅助小泵或辅助气压罐，当供水压力低时，自动停运主泵，使小泵或气压罐运行。

3、定制变频恒压供水设备可以咨询杜科泵业。同时提供水泵维修和水泵保养。

三、设备特点

1、 无负压

系统与市政管网直联取水加压运行不会造成市政自来水管网负压。

2、 置压

通过调节许可压力控制阀可设置市政自来水管网许可吸水压力。

3、 借压(或叠压)

超过许可吸水压力和流量时可在自来水管网压力基础上增压。与从普通蓄水池吸水相比运行时可减少水泵台数或(和)降低转速达到节能目的。

4、变频恒压

设备实时通过传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台套数和变频器输出频率(反应到电机及水泵为转速)以追贴用水曲线实现恒压。

5、无噪音

采用现代设计理念，充分考虑现代人对环境的要求，选用静音专用变频器，运用了消音设计手段，故系统能超静音运行。

6、停电不断水

供电线路停电时，系统通过BY PASS等手段实现停电不断水，即停电时系统自动切换为市政自来水压力供水。

7、高度自动化

系统能实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等功能。另可根据用户需求配置人机界面，可视化远程调整、监测和维护。

四、工作原理

根据用户要求，先设定给水压力值，然后通电运行，压力传感器监测管网压力，并转为电信号送至可编程控制器或微机控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出的电压及频率升高，水泵转数升高，出水量增加，当水量减小时，水泵转数降低，减少出水量，使管网压力维持设定压力值，在多台泵运行时，逐机软启动，由变频转工频至压力流量满足为止，实现了水泵的循环控制，当夜间小流量运行时，可通过变频水泵来维持工作，变频给水泵可以停机保压。

五、应用范围

1、新建的住宅小区、别墅、写字楼、综合楼生活供水。

2、高层建筑、消防用水、高级宾馆饭店等的生活供水。

3、气压给水,地面水池加压等传统供水系统改造。

4、各种锅炉冷水供水系统、锅炉热水。

5、自来水厂的中间加压泵站、自来水二次增压。

6、各工矿企业的生产、生活用水、管网稳压。

7、各种类型的循环水、冷却水供应系统。

8、自来水压力不能满足要求的生活、消防加压供水等。

六、产品介绍

变频器abb无负压变频给水设备是是在HLS变频恒压供水设备基础上开发而来的新型供水设备。

1、节约总投资70%

不用建水池或设水箱.与自来水管道直接连接加压供水。可充分利用自来水原有的压力.缩小水泵型号(原来水泵需用60M扬程.现在只用30M即可)。

2、水质纯净

纯净水的自来水经过设备加压后直接供到用户.无负压隔膜罐采用天然符合食品卫生标准的胶囊.密封连接.自来水与空气完全隔离开.水源没有任何污染.水质质量好，用户可以喝到符合卫生标准的饮用水.采用微机变频软启动恒压控制.供水压力平稳.水压稳定。

3、节电70%

可充分利用自来水管道原有的压力.差多少.补多少.自来水满足要求时.设备就停止工作.节能效果明显。可达50%-90%以上.例如某小区楼高为6层.用水高峰期自来水可以供到4层.用水低峰期可以供到6层.那么采用此设备在用水高峰期对5-6层进行加压.在用水低峰期设备就休眠(停止工作)。停电可恢复自来水的常压供水。这种供水方式耗能小.设备运行费用低.使用经济.节省日常用电开支。

4、节省占地.节省安装工时

不用建水池.不用安装水箱，成套设备出厂.到现场后.用户的自来水进水管和出水管直接与设备对接即可.施工简单.施工周期短，占地面积小。

5、节省人力.物力

使用该设备水质没有污染.不需要安装消毒设备.进一步节省投资。使用非常经济.因没有水池或水箱.节省了定期清洗.消毒的费用。

6、低噪音

由于水泵通过无负压罐直接与自来水连接.所以没有自来水进水巨大的水冲流声;系统由于采用我公司独有的SFL(与国际同步的低转速生活专用)泵.大大降低因水泵运转而带来的噪声。
